Шта је магнетна шипка?

Отпуштени шраф или комад истрошене машине могу да упадну у вашу линију производа и да се претворе у опозив, оштећен миксер или рекламацију коју не можете да вратите.

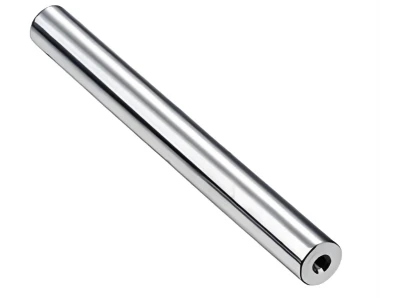

Магнетна шипка је један од најједноставнијих начина да се то заустави пре него што се догоди. То је цилиндрични алат - трајни магнет и магнетно језгро, запечаћено унутар цеви од нерђајућег челика - која се налази у току вашег производа и извлачи црни метал како материјал пролази. Нема струје, нема покретних делова, само магнет ради свој посао.

Ако набављате опрему за одвајање или је специфицирате за нову линију, ево шта заправо треба да знате о томе како магнетне шипке раде и где се уклапају.

Шта је магнетна шипка?

Магнетна шипка је цилиндрични сепаратор направљен да извлачи метал из тока производа. Унутра ћете обично наћи трајни магнет - често неодимијум, мада су ферит и самаријум кобалт такође опције - упарене са магнетним проводником, све запечаћено унутар цеви од нерђајућег челика, често разреда 304 или 316.

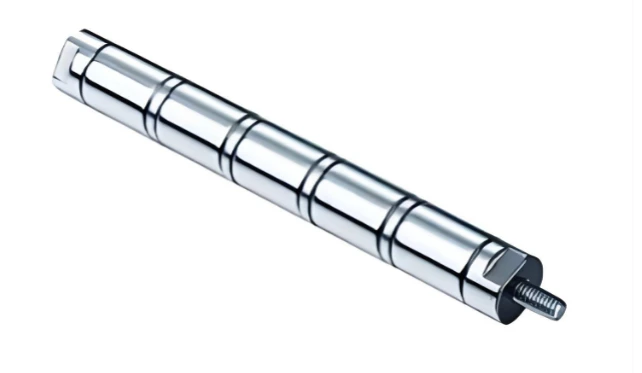

Већина штапова није један чврсти магнет. Направљени су од магнетних дискова и дискова проводника наслаганих наизменично дуж цеви, која концентрише магнетно поље у јаке траке тачно на површини - где заправо треба да ухвати метал.

То кућиште од нерђајућег челика је такође важно. Он спречава да магнет директно додирује ваш производ, отпоран је на корозију и издржава при поновљеном прању.

Снага се мери у Гаусима, а комерцијални штапови обично раде од око 2.500 до 15.000 Гауса.

Како ради магнетна шипка?

Како материјал пролази, магнетно поље штапа се допире и хвата све што је гвожђе: гвоздене опиљке, челичне фрагменте, истрошене делове машина. Те честице се лепе за површину и остају тамо, чак и када све више материјала тече поред њих.

Све што није{0}}магнетно само се креће, нетакнуто. То је заиста цео механизам - без мотора, без сензора, без покретних делова. Штап ради пасивно све време док материјал ради

На крају, заробљени метал мора да се скине. На многим шипкама га извлачите и обришете површину или гурнете наслага на један крај где се ослобађа једним покретом.

Шта може (а шта не може) да ухвати магнетни штап?

Не реагује сваки комад метала у вашем току производа на магнетну шипку на исти начин. Од чега је направљен одлучује да ли ће се уопште ухватити -, а његов облик одлучује колико лако.

Шта хвата

Магнетни штап хвата само оно што је заправо магнетно -, углавном гвожђе и челик, заједно са краћом листом метала као што су никл и кобалт. Алуминијум, месинг, бакар и већина-немагнетних нерђајућих челика пролазе право кроз њих, нетакнути. Ако ваш проблем контаминације укључује те метале, магнетна шипка вам неће помоћи.

Зашто је облик још увек битан

Чак и међу црним металима, облик мења исход. Дугачак, танак комад жице или назубљена струготина се лако захвата, јер има доста ивица и површине за коју се поље може ухватити. Мали, округли куглични лежај или компактну коцку је теже ухватити -, ивица је мање изложена и може да се преврне пре него што се магнетно повуче.

Због тога се два комада метала исте тежине могу потпуно различито понашати у близини исте шипке. Равни комадић се може увући са мале удаљености, док заобљени пелет практично мора да додирне површину пре него што се залепи.

Где се користе магнетне шипке

Наћи ћете магнетне шипке свуда где метална контаминација може уништити производ или уништити вашу опрему низводно:

• Храна иBевераге: Хвата залутале спајалице, жице и истрошене делове машине пре него што покрену повлачење.

• Пхармацеутицалс: Штити линије праха и таблета где чак и траг метала не прође проверу квалитета.

• ПластикаPроцессинг: Чува металне фрагменте из екструдера, где би иначе сажвакали скупе алате.

• хемикалије: Повлачи контаминацију из расутог праха и гранула пре него што стигну до осетљиве опреме.

• Керамика: Уклања мрље гвожђа са глине и глазуре, пошто се чак и трагови појављују као тамне мрље након печења.

• УгаљHандлинг андPоверGенератион: Штити дробилице и транспортере од нагомиланог метала у токовима расутих материјала.

• БатеријаMатеријалниPроцессинг: Процењује сирове прахове на контаминацију металом пре него што дође до следеће фазе.

Без обзира да ли имате линију за исхрану или фабрику батерија, опрема мења - резервоар, цев или транспортер -, али посао остаје исти.

Конфигурације магнетних шипки

Један штап није увек право подешавање. У зависности од вашег тока и распореда, магнетне шипке се уграђују у неколико различитих конфигурација:

• Магнетиц Род: један штап спуштен у цев или мали жлеб, за подешавања где постоји само један пут за заштиту.

• Магнетна решетка: неколико шипки распоређених једна поред друге у оквиру, тако да материјал пада кроз празнине између њих; користи се за токове-већег обима.

• Дравер Магнет: шипке смештене у фиоку{0}}за извлачење, тако да можете да повучете целу јединицу ради чишћења без дуготрајног гашења линије.

Који одговара зависи од тога како се ваш материјал креће, а не само од тога колико је магнет јак.

Шта утиче на ефикасност хватања магнетне шипке?

Магнетна шипка може бити доста јака на папиру и још увек слабија када је инсталирана. Неколико фактора одлучује колико заиста ухвати:

Удаљеност од Тока

Магнетно поље је најјаче на површини и брзо опада. Штап постављен чак и мало у страну пропушта много више од штапа који седи директно у потоку.

Флов Рате

Материјал који се креће пребрзо не проводи довољно времена у близини штапа да би се слабо{0}}привучене честице увукле.

Величина и облик честица

Мале, заобљене фрагменте је теже ухватити него велике или назубљене, из разлога који су већ описани.

Размак између шипки

У решетки или сталку, шипке постављене превише једна од друге остављају празнине кроз које материјал може да прође нетакнут.

Гаусов рејтинг је важан, али то је само један комад. Штап високе{1}}врсте на погрешном месту и даље пропушта контаминацију.

Безбедносна разматрања при коришћењу магнетне шипке

Магнетне шипке су једноставне за коришћење, али само поље није нешто што треба лежерно третирати -, посебно са јачим, високим-Гаусовим верзијама.

Опасности од укљештења и удара

Јака шипка може повући лабав алат, вијак или други магнет према себи довољно брзо да згњечи прст који је ухваћен између. Држите лабаве металне предмете и алате даље од шипке током инсталације или чишћења.

Интерференција са електроником

Ово поље може утицати на пејсмејкере, друге имплантиране медицинске уређаје и осетљиву опрему као што су чврсти дискови или кредитне картице. Свако ко има пејсмејкер треба да се држи безбедне удаљености, а ви ћете желети да држите штап даље од магнетних медија за складиштење.

Како одабрати прави магнетни штап

Одабир праве магнетне шипке своди се на неколико практичних питања о вашем подешавању:

• Магнетна снага: Ускладите Гауссов ниво са вашим нивоом контаминације; фином праху и тешком металу потребно је више повлачења него за основно чишћење.

• Пречник и дужина: Величина да одговара вашем резервоару, цеви или жлебу; шири пречници покривају већи проток, али им је потребно довољно простора за уградњу.

• Материал Граде: нерђајући 304 за општу употребу, 316 или 316Л за бољу отпорност на корозију.

• Температура Ратинг: Проверите температуру процеса у односу на номинални опсег штапа пре него што наручите.

• Енд Стиле: Са навојем, глатка или упуштена, у зависности од тога како се штап монтира у постојећу опрему.

• Учесталост чишћења: Штап који је незгодан за уклањање завршава се чистим ређе него што би требало да буде, па урачунајте колико ће бити лак приступ.

Ако нисте сигурни која комбинација одговара вашој линији, пошаљите нам своје спецификације и ми ћемо вам помоћи да прилагодите прави штап за посао.

Закључак

Магнетна шипка је једноставна идеја која обавља заиста важан посао. Оно што разликује добру поставку од осредње није концепт. То су детаљи: права снага за ваш материјал, права конфигурација за ваш проток, право кућиште за ваше окружење. Исправите их и он тихо ради свој посао годинама, а да нико о томе не размишља.
